國際內碼設定資料.技術共享,歡迎複製.


國際牌內碼設定資料

國際牌GL9C基板(CHASSIS)進入服務狀態(內碼調整)方法

(A) 1.按CH124. 2.按定時關機. 3.按電視機音量小鍵=0 直到出現CHK

按遙控器電源鍵可選擇大項目,按選台▲▼可調整小項目.按方向鍵 可調整數值.

(B) 跳出服務狀態方法.使用服務專用遙控器,按出廠設定鍵即可.

TC-29SF7 (GL9C) 調整項目參考值如下

1.B項目 = SUB 調整 21PFB

項目 內容 初值 34SBB 34PFB 29PFB 25PFB 33

B00 SUB COLOR 輔助色彩 31 36 28 28 32 40

B01 SUB TINT 輔助色相 50 44 39 29 40 46

B02 SUB BRIGHTNESS 輔助亮度 50 38 40 40 44 22

B03 SUB CONTRAST 輔助對比 12 26 19 19 22 18

B04 SUB TINT VIDEO 輔助色相影音輸入 18 27 18 18 18 22

B05 SUB COLOR VIDEO 輔助彩色影音輸入 23 26 23 23 23 63

B06 SUB TINT COMPONENT 輔助色相色差輸入 63 66 70 60 63 31

B07 SUB COLOR COMPONENT 輔助彩色色差輸入 31 44 41 41 31 20

B08 SUB SHARPNESS TV/VIDEO輔助銳利度電視/影音輸入 8 20 18 0 20 8

B09 SUB SHARPNES S-VHS/COMPONENT輔助銳利度電視/影音輸入 8 20 20 20 8 15

B0A SUB CONTRAST FIXED輔助對比 15 15 15 15 15 15

2.C項目 = 白平衡 調整

項目 內容 初值 34SBB 34PFB 29PFB 25PFB 21PFB

C00 R-CUT OFF 紅色截止點 127 127 127 127 127 127

C01 G-CUT OFF 綠色截止點 127 127 127 127 127 127

C02 B-CUT OFF 藍色截止點 127 127 127 127 127 127

C03 USER BRIGHTNESS使用者亮度 31 31 31 31 31 31

C04 G-DRIVE 綠色驅動 64 64 64 64 64 64

C05 B-DRIVE 藍色驅動 64 64 64 64 64 64

C06 DRIVE C TEMP 驅動色溫 4 4 4 4 4 4

C07 CONTRSAST C TEMP對比色溫 1 1 1 1 1 1

C08 R-CUT OFF COMPONENT紅色截止點色差輸入 127 84 74 74 127 127

C09 G-CUT OFF COMPONENT綠色截止點色差輸入 127 137 127 127 127 127

C0A B-CUT OFF COMPONENT藍截止點色差輸入 127 98 84 84 127 127

3.D項目 = 直線性 調整

項目 內容 初值 34SBB 34PFB 29PFB 25PFB 21PFB

D00 H POSITION 水平位置 16 18 16 16 16 16

D01 V SIZE 垂直大小 31 11 38 38 37 29

D02 V S CORR 垂直S型校正 4 5 7 7 7 5

D03 V LIN CORR 垂直線性校正 8 8 9 9 10 7

D04 E/W TRAP 邊緣梯形 11 9 14 14 6 13

D05 V AGC 垂直自動增益控制 1 1 1 1 1 1

D06 V POSITION 垂直位置 0 0 0 0 0 0

D07 V CENTERING 垂直中央 90 98 98 98 56 103

D08 V CETTERING DAC SW垂直中央數位類比轉換開關 0 0 0 0 0 0

D09 V-BLK START PHASE垂直遮沒起始相位 12 13 12 12 13 12

D0A V-BLK STOP PHASE垂直遮沒停止相位 14 14 14 14 14 12

D0B E/W CORNER 邊緣角落 8 3 3 3 3 4

D0C E/W 邊緣拋物線 14 14 13 13 18 3

D0D H SIZE 水平大小 31 13 23 23 4 9

4.S項目請置於參考值,非換EEPROM時勿調整!

項目 內容 初值 34SBB 34PFB 29PFB 25PFB 21PFB

S00 ABL GAIN (ABL增益) 3 3 3 3 3 3

S01 ABL POINT (ABL點) 2 2 2 2 2 2

S02 RBG BRIGHTNESS (RBG輸入亮度) 10 11 10 10 12 12

S03 RGB GAMMA (RBG珈瑪補正) 1 1 1 1 1 1

S04 COLOR GAMMA (彩色珈瑪補正) 1 1 1 1 1 1

S05 VSM-G 0 0 0 0 0 0

S06 BS POINT (BS點) 1 1 1 1 1 1

S07 CLOVK ADJ 時序調整 128 128 128 128 128 128

S08 LOUD_COMP 響度比較 63 63 63 63 63 63

S09 CAPTION DIGITAL FILTER SW字幕數位濾波切換 0 0 0 0 0 0

S0A CAPTION SCROLL 字幕滾動 1 1 1 1 1 1

S0B RGB MTX (RBG多工器) 6 6 6 6 6 6

S0C RGB MTX YUV (RBG多工器YUV) 5 5 5 5 5 5

S0D WIDE EFFECT 音場寬度效果 6 6 6 6 6 6

5.X項目 = 版本設定 X項目請置於參考值,非換EEPROM時勿調整!

項目 內容 初值 34SBB 34PFB 29PFB 25PFB 21PFB

X00 SUB GEO-VER 副地磁版本 63 63 63 63 63 63

X01 GEOMAG CENTER 地磁補正中心 178 142 142 142 142 142

X02 GEOMAG N 地磁補N北極 10 15 15 15 15 15

X03 GEOMAG VERSION 地磁補正形式,OSD顯示 0 0 1 1 0 0

X04 Panasonic VersionPanasonic版本,OSD顯示 1 1 1 1 1 1

X05 AV Ver AV輸入版本,OSD顯示 1 1 1 1 1 1

X06 聲音特色形式 OSD顯示 1 1 1 1 1 1

X07 頻道鎖碼 OSD顯示 0 0 0 0 0 0

X08 H LOCK MODE 水平鎖定模式 1 0 0 0 0 0

X09 H LOCK L 水平鎖定/低 70 70 70 70 70 70

X0A H LOCK 1 L 水平同步分離/1L 57 313 313 313 313 313

X0B H LOCK 2L 水平同步分離/2 10 266 266 266 266 266

MITSUBISHI ELECTRONIC ENTERPRISE CO.,LTD. TEL:(07)237-7722

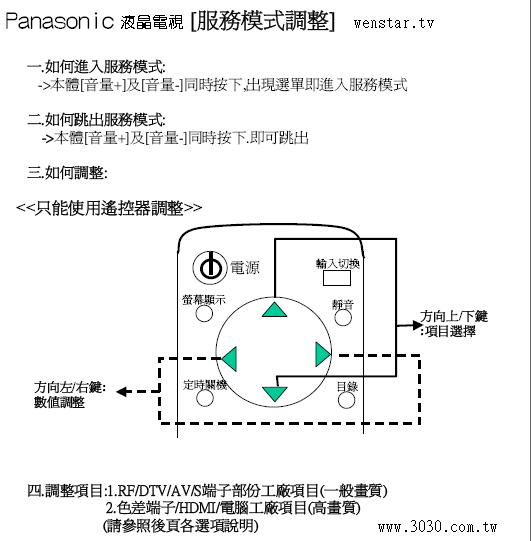

Panasonic-LCD進入內部設定方法:

Panasonic-LCD進入內部設定方法:

點圖進入=>Panasonic-LCD內部設定方法:


液晶/電漿-電視機種:

TC-32VPK、TC-32VPL、TC-37VPK、TC-42VFL、TH-50PX80T、
