L.LCD一般故障處理

一個合格的液晶顯示器件在使用時，有時也會由於不合理的使用、不適宜條件及配件不合格或安裝方法不當而出現故障。其原因和排除方法如下：

1．“字跡”排除

使用幾小時或幾天後，電極變色出現黑、棕色“字跡”，液晶盒產生氣泡，以致不能顯示。這是由於驅動電壓直流成分過大，從而引起電化學反血造成的。檢查電路，排除過大直流成分後，換上新的液晶顯示器件即可。當剛剛出現“字跡”時，可將液晶顯示器件加熱至保存溫度以上，即使液晶顯示器件顯示面全都變黑時，停止升溫，自然冷卻後，一般可除掉“字跡”。

2．隱約顯示的排除

裝配後出現不該顯示的筆段也隱約顯示，以致不能讀出，其原因可能是：

(1)引線間不清潔．用幹細布擦淨即可。

(2)天氣太潮，玻璃表面導電。室內乾燥後即可恢復。

(3)公用電極或段電極懸空，重新安裝可*後，即可消除。

(4)交流方波上下幅度不對稱，造成熄滅時截止不清，調整方波幅度即可解決。

(5)導電橡膠條紋不正、不平行、絕緣性能較差，更換導電橡膠條即可。

3．對比度差的排除

對比度很差、或出現負像，或顯示混亂，或全部顯示，一般是由於背電極懸空造成，排除即可。

4．混亂顯示的排除

外界干擾也可能引起顯示混亂，排除干擾即可。

5．全部顯示的排除

解碼器正常，但全部圖元顯示。一般是背電極未接好，懸空或背電極接入直流。

6．缺筆劃顯示的原因及其排除

(1)電極引線沾汙，導致裝配接觸不良。

(2)導電橡膠沾汙，導致裝配接觸不良。

以上兩項只需要進行清潔處理後重新裝配即可。裝配時不能用手觸摸清潔處理後的部位。

(1)玻璃邊緣破損，劃傷外引線導電層。

(2)裝配壓框不合適。

7．無規律不正常顯示的排除

造成混亂顯示的原因可能是：背電極懸空，驅動為直流、電源波動，接觸不良、電池耗盡等。可根據不同原因進行排除。

8．斷續顯示的排除

功能紊亂，不能調校，顯示時斷時續．其原因為電源電壓不正常，電池耗盡，此時需要換電池。

為了查尋液晶顯示器件在使用中的故障，可以使用指標式萬用表的r×10kω電阻檔進行尋查。這是一個高阻檔，可以查測出影響顯示的各種通、斷情況。又由於它具有9∼15v直流電壓，因此可以驅動液晶顯示器件顯示，從顯示狀態上判斷量示器件是否正常．但是由於萬用表輸出的是直流電壓，故最好在檢測時不要拖長時間，以免發生電化學反應．可以用以下竅門減少直流破壞作用，即將一支表筆握於手中，然後用手指握住液晶顯示背電極，再用另一表筆探測其餘段電極，此時，外電源內阻會大大增加，從而堿少了直流成分的破壞作用。

另一種使用感應市電進行檢測的竅門也很實用。取一表筆線或普通電線，將一端繞在臺燈或其他電器的電源線外面，約2∼5繞即可。此時，該電線中即會感應產生微弱的交流電壓。這個感應電壓內阻很大，具有50hz的交流感應電壓對一般家用電器雖然沒用，但用於驅動液晶顯示器件卻正好適用。此時，只要用手指捏住液晶顯示器件的背電極，用該電線末端觸碰段電極外引線，該段圖元即可顯示。用這種方法檢測液晶顯示器件的好壞非常方便，不過，由於感應電的電流雖然很小，但電壓還是很高的，因此，有時用這種方式檢測會發現未觸及的圖元也一起出現串擾顯示，這是因為其他外引線懸空造成的，此時用手指輕觸串擾顯示的電極外引線端，串擾顯示即會消失。

1.smt:是英文“surface mount technology”的縮寫。即表面安裝技術，這是一種較傳統的安裝方式。其優點是可靠性高，缺點是體積大，成本高，限制lcm的小型化。

2.cob:是英文“chip on board”的縮寫。即晶片被邦定(bonding)在pcb上，由於ic製造商在lcd控制及相關晶片的生產上正在減小qfp（smt的一種）封裝的產量，因此，在今後的產品中傳統的smt方式將被逐步取代。

3.tab:是英文“tape aotomated bonding”的縮寫。即各向異性導電膠連接方式。將封裝形式為tcp(tape carrier package帶載封裝)的ic用各向異性導電膠分別固定在lcd和pcb上。這種安裝方式可減小lcm的重量、體積、安裝方便、可靠性較好！

4.cog:是英文“chip on glass”的縮寫。即晶片被直接邦定在玻璃上。這種安裝方式可大大減小整個lcd模組的體積，且易於大批量生產，適用於消費類電子產品用的lcd，如：手機、pda等攜帶型電子產品。這種安裝方式在ic生產商的推動下，將會是今後ic與lcd的主要連接方式。

5.cof:是英文“chip on film”的縮寫。即晶片被直接安裝在柔性pcb上。這種連接方式的集成度較高，週邊元件可以與ic一起安裝在柔性pcb上，這是一種新興技術，目前已進入試生產階段。

以下是根據我們日常的維修總結的一些維修思路：

1.顯示器整機無電

這是一個應該說是非常簡單的故障，一般的液晶顯示器分機內電源和機外電源兩種，機外的常見一些。

不論那種電源，它的結構比crt顯示器的電源簡單多了，易損的一般是一些小元件，象保險管、輸入電感、開關管、穩壓二極體等。

比較少見的故障是由主板cpu引起的電源不啟動，這部分其實原理也比較簡單，就是通過鍵控板到cpu，再通過cpu輸出一個控制信號驅動電源變換積體電路工作。

2.顯示幕亮一下就不亮了，但是電源指示燈常亮。

這種問題一般是高壓異常造成的，是保護電路動作了，在這種情況下，一般液晶屏上是有顯示的，看的方法是“斜視”。

檢修的要點是對比修理法。

因為，現在的液晶顯示器的高壓板的設計一般都是對稱的設計，而兩邊都壞的可能基本上沒有。

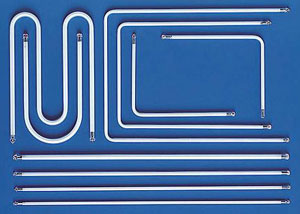

一般老機容易出問題的是升壓變壓器和燈管，新機的保護電路和工藝問題比較的多。

3.螢幕亮線或者是暗線

這種問題，一般是液晶屏的故障。

亮線故障一般是連接液晶屏本體的排線出了問題

暗線一般是屏的本體有漏電，以上兩種問題基本上就是給機器判了死刑了，沒有維修價值的，因為一塊屏的價格太高了。

4.花屏或者是白屏

這種問題一般是屏的驅動電壓出了問題，如果是屏的驅動電路在主板，那麼應該是主板的故障，如果屏的驅動電路在液晶屏上，一般情況下屏就應該換了，維修的風險很大的。

5.偏色故障

一般可以進入維修調整模式進行調整。

6.其他相對少見的故障

干擾：在不同的工作模式下，液晶顯示器有可能出現一些干擾，大部分是正常現象，有少數是電路上帶來的。

因為，液晶顯示器的特殊生產工藝，造成了只有在標準的工作模式下檢測到的問題才能夠算是故障。
