C.CCFL Inverter與HCFL Inverter 差異 | 無論是冷陰極管還是熱陰極管,就原理上而言都是螢光管,其發光原理與一般螢光管相同。 Cold Cathode Fluorescent Lamp-HCFL Hot Cathode Fluorescent Lamp-HCFL 冷陰極管與熱陰極管的很大一個區別在於電極部分。 冷陰極管由于電極的電子發射不是熱電子發射﹐故稱其為冷陰極管。 熱陰極管(一般的)螢光管由于其電極有白熱燈絲﹐使其發熱並引起熱電子發射,故稱其為熱陰極管。 CCFL與HCFL的Inverter原理是不一樣的。
|
【TOP↑】
C.CCFL 燈管發光原理: | 當給予燈管高電壓時，燈管電極射出電子，由電極衝出的電子受電界的影響而運動，因而獲得動能。當這些擁有相當動能的高速電子與管內水銀撞擊時，此狀態下之水銀分子瞬間釋出所增得的能量，由不安定之狀態急速返回原來之安定狀態，此時放出的能量即以紫外線放射出 (以波長253.7nm最為強烈)，此紫外線激發內管壁塗佈之螢光體，螢光體中的電子蓄存能量後瞬間又將其釋出，同時放出波長較長之可視光。簡言之為藉螢光體的作用將可視範圍以外的紫外線轉換為可視光。
|
【TOP↑】
【TOP↑】
C.CRT螢幕常見的故障問答(一) | 對於電腦用戶來講，最親近的莫過於顯示器了，可以說它是電腦系統不可或缺的組成部分。目前大家常用的還是CRT顯示器，而CRT顯示器也極易出現故障，那麼如何才能檢查和排除這些故障呢？以下就為大家介紹了一些顯示器常見故障解答，希望能對大家使用好電腦有所幫助。 問：出現黑屏故障應如何排除？ 答：電腦顯示器出現黑屏是用戶在使用電腦中經常遇到的問題。其實，只要稍對電腦硬體中主板、CPU、記憶體、顯示卡等幾大部件有一定的瞭解，非元器件的損壞的簡單故障完全可以自己動手排除。出現這種情況，你可以按照以下的維修步驟和方法進行分析和簡單的維修： 1．檢查主機電源是否工作；電源風扇是否轉動？用手移到主機機箱背部的開關電源的出風口，感覺有風吹出則電源正常，無風則是電源故障：主機電源開關開啟瞬間鍵盤的三個指示燈(NumLock、CapsLock、ScrollLock)是否閃亮一下？是，則電源正常；主機面板電源指示燈、硬碟指示燈是否亮？亮，則電源正常。因為電源不正常或主板不加電，顯示器沒有收到資料信號，顯然不會顯示。 2．檢查顯示器是否加電；顯示器的電源開關是否已經開啟？顯示器的電源指示燈是否亮？顯示器的亮度電位器是否關到最小？顯示器的高壓電路是否正常？用手移動到顯示器螢幕是否有“噝噝”聲音、手背汗毛是否豎立？ 3．檢查顯示卡與顯示器信號線接觸是否良好。 可以拔下插頭檢查一下，D形插口中是否有彎曲、斷針、有大量污垢，這是許多用戶經常遇到的問題。在連接D形插口時，由於用力不均勻，或忘記擰緊插口固定螺絲，使插口接觸不良，或因安裝方法不當用力過大使D形插口內斷針或彎曲，以致接觸不良等。 4．打開機箱檢查顯示卡是否安裝正確；與主板插槽是否接觸良好。 顯示卡或插槽是否因使用時間太長而積塵太多，以至造成接觸不良；顯示卡上的晶片是否有燒焦、開裂的痕跡；因顯示卡導致黑屏時，電腦開機自檢時會有一短四長的“嘀嘀”聲提示。安裝顯示卡時，要用手握住顯示卡上半部分，均勻用力插入槽中，使顯示卡的固定螺絲口與主機箱的螺絲口吻合，未插入時不要強行固定，以免造成顯卡扭曲。如果確認安裝正確，可以取下顯示卡用酒精棉球擦一下插腳或者換一個插槽安裝。如果還不行，換一塊好的顯卡試一下。 5．檢查其他的板卡(包括音效卡、解壓卡、視頻捕捉卡)與主板的插槽接觸是否良好。 注意檢查硬碟的資料線、電源線接法是否正確？更換其他板卡的插槽，清潔插腳。這一點許多人往往容易忽視。一般認為，電腦黑屏是顯示器部分出問題，與其他設備無關。實際上，因音效卡等設備的安裝不正確，導致系統初始化難以完成，特別是硬碟的資料線、電源線插錯，也容易造成無顯示的故障。 6．檢查記憶體條與主板的接觸是否良好，記憶體條的品質是否過硬。 把記憶體條重新插拔一次，或者更換新的記憶體條。如果記憶體條出現問題，電腦在啟動時，會有連續四聲的“嘀嘀”聲。 7．檢查CPU與主板的接觸是否良好。 因搬動或其他因素，使CPU與插座接觸不良。用手按一下CPU或取下CPU重新安裝。由於CPU是主機的發熱大件，Socket 7型有可能造成主板彎曲、變形，可在CPU插座主板底層墊平主板。 8．檢查主板的匯流排頻率、系統頻率、DIMM跳線是否正確。 對照主板說明書，逐一檢查各個跳線，順序為“系統頻率跳 CPU主頻跳線——DIMM頻率跳線“，設置CPU電壓跳線時要小心，不應設得太高。這一步對於一些組裝機或喜歡超頻的用戶有很大用處。 9．檢查參數設置檢查CMOS參數設置是否正確，系統軟體設置是否正確。檢查顯卡與主板的相容性是否良好。最好查一下資料進行設置。 10．檢查環境因素是否正常。 是否電壓不穩定，或溫度過高等，除了按上述步驟進行檢查外，還可以根據電腦的工作狀況來快速定位，如在開啟主機電源後，可聽見電腦自檢完成，如果硬碟指示燈不停地閃爍，則應在第二步至第四步檢查。 上述的檢查方法基於顯示器本身無電氣故障，即開啟主機電源後顯示器的電源指示燈不亮。若以上步驟均逐一檢查，顯示器仍不顯示，則很可能屬於電路故障，應請專業人員維修。 問：顯示器開機幾分鐘後出現模糊現象如何解決？ 答：這種情況可能是顯像管尾部的插座受潮或是受灰塵污染，也可能是其顯像管老化（使用了很長時間後出現的問題)造成的，要根據具體情況“對症下藥”。對於是受潮或受灰塵污染的情況，如果不很嚴重，用酒精清洗顯像管尾部插座部分即可解決。如果情況嚴重，就需要更換顯像管尾部插座了，可以到專業電視機維修部去解決。對於顯像管老化的情況，只能更換顯像管才能徹底解決問題。如果還在保修期內，最好還是先找銷售商(或廠商)解決。 另外，還有一種原因是顯示器中相關電路的電解電容本身品質不良也會導致此故障發生，但這種情況在目前知名品牌顯示器上出現的可能性很小。 問：潮濕天氣使用顯示器時顯示亮度不正常如何解決？ 答：這是由於顯示器內部有受潮和灰塵污染的漏電現象。漏電的部位多半集中在顯像管尾端或高壓部位，特別是高壓輸出部位(行輸出變壓器以及行輸出電晶體周圍)。通常在乾燥的天氣工作正常的顯示器，在潮濕的天氣會產生漏電情況，如果是南方黴雨季節更是如此，這些都是導致螢幕亮度不正常的重要原因。如果不是元器件品質有問題，這種不正常只會維持一段時間，一般過20分鐘左右就能恢復正常，因為隨著顯示器內部溫度升高後，濕度降低，漏電也隨之減小，所以亮度會逐漸恢復到正常狀態。遇到這種情況應該儘快解決，不然會因漏電造成局部電路短路，最後導致顯示器周邊的高壓電路部分損壞。排除漏電故障並不複雜，首先將顯示器外殼打開，檢查顯示器內部元件、電路板是否有“黴點”(這是導致漏電的主要原因)，一旦發現應想辦法給予清除。此外，還要用筆刷清除內部所有元件積累的灰塵，因為灰塵也是導致漏電的原因。運用上述方法後，問題大多能夠得以解決。 問：顯示器產生彩色斑點怎麼解決？ 答：顯示器出現彩色斑點(簡稱色斑)主要是受到磁場干擾，也就是通常所說的被磁化了。解決的方法是，首先應該檢查顯示器周圍是否擺放帶有磁性的物品，比如收音機、電視機、手機、音箱(特別是使用了大功率的外磁式揚聲器)等，應將這些物品遠離顯示器。此外，還要注意顯示器周圍的電源線、資料線等，因為這些都會產生磁場，當通過顯示器附近時，就會對顯示器產生一些不良影響。解決辦法是先挪動顯示器的位置和變換擺放的方向，儘量將其遠離這些導線：其次應使用顯示器自帶的消磁功能進行消磁，只要問題不太嚴重一般都可以得到解決。如果經過上述努力彩色斑點仍然存在，那麼只能找廠商或銷售商幫助解決。 問：為什麼顯示器會出現閃爍現象？ 答：顯示器出現閃爍現象分為兩種，一種是只是邊緣出現閃爍，另一種是整個螢幕都出現閃爍。前者是由於顯示器自身故障或顯示卡驅動程式造成的，這類故障可以將顯示器連接到其他電腦中進行測試，即可一目了然作出判斷。如果在Windows 9X裏系統不能正確識別監視器類型，可以在“控制面板---顯示---設置---高級---監視器”內更改監視器的類型。對於顯示卡驅動程式存在Bug的問題，可以下載新版本驅動程式加以解決。後者可能是電源插座和室內的日光燈、風扇、組合音響等電器干擾引起的。解決方法，可以將顯示器遠離干擾源或適當提高顯示器的刷新頻率使閃爍降為最低。
|
【TOP↑】
C.CRT螢幕常見的故障問答(二) | 問：如何防止螢幕保護後出現的“死機”現象？ 答：一般情況下，螢幕保護後的“死機”現象與螢幕保護程式本身無關。問題在於進入螢幕保護的同時是否打開了“電源節能設置”。節能設置允許通過軟體關閉監視器(顯示器)，將系統處於休眠狀態，而“死機”現象就是在系統進入休眠狀態後出現的。這種現象分為兩種情況：一種是假“死機”現象，表現為當通過滑鼠、鍵盤將系統喚醒，硬碟、顯示器開始啟動，啟動過程應需要一定的等待時間，對於性子比較急的用戶在幾秒鐘內沒有看到系統恢復，便誤以為是出現了“死機”，其實只要耐心等一會就會恢復，根本不用解決：另一種是真“死機”現象，主要原因是電源管理發生衝突，主板CMOS中的Power Management Setup設置可以從硬體上對系統休眠進行控制，但由於Windows是從軟體上對休眠進行控制，因而導致軟硬體之間電源管理模式上產生衝突。排除方法是，進入CMOS把能源控制項全部關閉，使用Windows進行電源管理既可。 問：為什麼顯示器會發出“哢喀”聲音？ 答：一些早期生產的顯示器由於內部不是採用自動切換掃描頻率，而使用的是機械開關切換掃描頻率，因此這類顯示器在機械開關切換時就會聽到“哢喀”聲音。如果聲音不很大，一般屬於正常現象。但是，如果在切換掃描頻率的同時，畫面亮度也隨之有所變化，並發出“啪啪”響聲，那就不屬於正常現象了。畫面亮度變化並發出“啪啪”響聲，這說明在切換掃描頻率時導致了高壓突變，引起顯像管上的“高壓帽”處打火，等到亮度穩定後，也就不再發出響聲了。這種情況多半發生在空氣潮濕、機器內部塵土過多的顯示器中，而新買的顯示器不存在這樣的問題。 問：怎樣實現自動關閉顯示器電源？ 答：在正常情況下，自動或手動關閉顯示器取決於顯示器電源安裝的位置。簡單地說，顯示器電源插頭如果直接插到電源供電插座上，將不能實現自動關閉顯示器，只能手動關閉。如果想使顯示器實現自動關閉，可以將顯示器電源插到機箱電源插座上便可以解決，不過這需要機箱電源帶有插座，同時顯示器更換一條電源連接線才能夠實現。 問：如何解決顯示的刷新率和設置刷新率不匹配情況？ 答：一般來講，在任何解析度下，刷新率都是完全一致的(採用默認刷新率)。如果將一種解析度(比如1024X768)下的刷新率設置成與默認刷新率不同時(可正常運行)，當在此解析度模式下進入某種不同解析度(比如800X600)模式的程式時，刷新率並不是在1024 X768解析度設置後的新刷新率，而是在800X600解析度下的默認刷新率。這就是顯示刷新率與設置刷新率為什麼不匹配的原因。解決辦法是分別將各個解析度(800X600、640X480)下的刷新率都設置成所需要的刷新率，然後回到1024X768解析度，此時再進入任何解析度模式的程式時，都會得到理想的解析度。 問：為什麼顯示器右邊會出現5mm的“縮進”現象？ 答：這種現象一般不屬於顯示器品質問題，即便更換一台新顯示器也不會解決問題。這種縮進現象主要是因為顯像管的熱穩定性不好造成的，這種現象對於純平顯示器更為明顯。一般的純平顯示器最好的也在lmm，大多都會在2mm，個別情況嚴重的甚至達到5mm。所以在選購顯示器時，一定要在預熱40分鐘後檢查一下“縮進”度比較能真實反映出該顯示器的熱穩定性如何。 問：如何解決顯示器的顏色不正常問題？ 答：這個問題涉及到兩種情況。一種是開機後螢幕顯示顏色不正常，但使用一段時間後又恢復正常顏色，這類屬於顯示器使用的時間過長而導致顯像管老化，可以到專門維修顯示器地方維修，不過維修後效果未必能改善多少而且費用也不少，不如更換一台新顯示器。另一種是開機後螢幕顯示的顏色不正常，而且無論等多長時間也無法恢復正常的顏色，這種情況可能是顯示器與顯示卡之間的連接插頭有缺針(斷針)或某些針彎曲導致接觸不良，可以檢查顯示器連接插頭是否出現了問題。需要注意的是，檢查時最好與一台正常工作的顯示器進行比較，如果確定是顯示器連接插頭有問題，可以嘗試著到電腦商城賣耗材處購買一個插頭自己替換即可。購買時還應注意與顯示器連接接頭的形狀是否吻合，以防止購買後無法與顯示器連接。 問：出現“花屏”該怎麼辦？ 答：顯示器出現花屏是電腦常見的故障現象，在文本方式下的花屏表現為字元混亂，圖形方式下通常表現為圖形分層等。在電腦上出現花屏現象時，可採用這樣的方法來處理： 1．顯示卡與中文系統衝突有些顯示卡與中文系統衝突，從而在退出中文系統時出現花屏，擊鍵無反應，類似死機，此時在無游標情況下，從鍵盤輸入“ModeC080”，花屏就可以解決了。 2．顯示器解析度設置不當引起花屏在Win3.X與Win95/98中將顯示解析度設置太高時，在使用中可能會出現畫面分層、抖動、甚至黑屏死機的現象。只要把解析度設置為可以正常使用的數值就可以了。 3．顯示卡主控晶片散熱不良顯示卡主控晶片散熱不良也會引起花屏現象，為顯示卡添加散熱風扇或改善顯示卡的散熱條件，問題就會得到解決。 4．顯示記憶體速度太低當顯示記憶體的速度太低，與主機速度不匹配時，也可能出現花屏現象，只要通過設置CMOS或降低電腦的系統速度，或更換更高速度的顯示記憶體，就可以避免花屏現象。 5．顯示記憶體損壞當顯示記憶體有損壞時，系統啟動時就會出現花屏、混亂字元的現象。只要更換顯示記憶體就可以了。 6．病毒原因某些病毒發作時會引起花屏現象。用殺毒軟體殺毒，病毒殺除後花屏現象就消失了。 另外，還要注意多關注顯示卡和顯示器之間的相容性問題。 問：顯示器加電後，電源指示燈不亮，怎麼辦？ 答：首先請檢查連接顯示器的電源線是否接好，電源是否有電。排除上述原因之後，打開顯示器外殼，檢查保險管是否燒斷，如果燒斷，可用同規格的進行替換。替換後，如再次燒保險管，則應重點檢查電源部分的整流濾波電路和電源開關管。 問：顯示器通電後，電源指示燈不亮，而且機內發出“吱吱”聲，是什麼原因？ 答：出現這樣的故障，說明顯示器內元器件有短路現象，造成電源負載過重。對這樣的故障，應重點檢查行輸出管及周邊電路。一般來說，顯示器的行輸出管大都採用2SD系列大功率三極管，由於工作在高電壓、大電流狀態下，比較容易損壞。如果行輸出管損壞，應用同型號或參數相似的管子進行替換。 問：顯示器通電後，螢幕沒有光柵，是什麼原因？ 答：出現這種故障，應首先確定是不是保險管燒斷，如果保險管並沒有燒斷，則應重點檢查電源開關管的啟動電阻和開關管本身，因為這兩個元件如果出問題，將造成電源沒有輸出，掃描電路無法工作，自然就沒有光柵出現了。 問：顯示器亮度不夠，而且調亮度旋鈕不起作用，怎麼辦？ 答：出現這種情況，可能有兩種原因：一是亮度控制電路或調節電位器有問題，必要時可進行更換；二是顯示器使用時間過長，造成顯像管老化，如果確定是這種情況，則可調節行輸出變壓器上的陽極電壓，適當將陽極電壓調高一些，以增強字元的亮度。
|
【TOP↑】
C.液晶電視 CCFL INVERTEL高壓燈管動作原理 | (A) 液晶電視高壓燈管因沒燈絲,所以叫CCFLL冷陰極管,一般日光燈因有燈絲所以叫熱陰極管, 為讓液晶電視對比及亮度鮮明,液晶22吋內部有12支燈管,26吋14支燈管,32吋16支燈管, 37吋20支燈管這些高壓燈管,就要由一片高壓版從DC12V或DC24V升壓為 AC1.8KV-AC1.5KV來推動高壓燈管 (B) 冷陰極管剛開機時兩端需要2KV以上高電壓,才能讓兩端放電而點亮（類似日光燈起動迴路） (C)液晶高壓燈管是屬於負電阻性當兩端放電完畢就會點亮,此時高壓燈管內電阻由高阻抗變低阻抗 (D) CCFL高壓燈管因燈管電阻變小,使原2KV電壓降到1.5KV-1.2KV 電流5ma-7ma (E)以上得知CCFL高壓燈管未點亮內部電阻是無限大,點亮後內部電阻約300k到200k之間,也就是說2KV是啟動電壓,1.5KV是正常工作電壓 (F) 正常由2KV啟動電壓降到1.5KV限定要在1-2秒內完成,否則MOS FET或電晶體會燒掉,為防止零件燒毀所以CCFL高壓電路回路,皆一定要設計OVP( 過電壓)and OCP(過電流) 保護迴路,所以CCFL高壓自動關機,很難去判斷,到底是OVP( 過電壓)或OCP(過電流) 保護迴路動作 (G)因高壓電路保護迴路是採用串連設計,所以當高壓電路其中一組輸出故障,或沒點亮,整個高壓電路就會在2-3秒內自動關機,也就是目前發生最常見LCD/TV開機亮一下馬上變暗,但有聲音,如不了解線路動作原理是無法維修,只有換整片高壓板 (H)目前高壓變壓器,前面皆有,8隻腳SMDIC,那是N+P Mos Fet ,假如DC24 v3AFuse燒燬,如換就OK,就恭喜你,如換Fuse再燒毀,那SMD8隻腳N+P Mos Fet,一次８顆就要一起換, 因８顆MOS FET,是並聯設計,燒毀不會只燒一顆,也就是OZ964 PWM IC正脈波輸出一次推４顆N 型Mos Fet, 負脈波輸出,一次推４顆P型Mos Fet ,因CCFL高壓輸出,雖然是低電流,但電壓是上千伏AC,所以還是有觸電危險 (I)以蝶翼變壓器（RCC回路設計）及長條型變壓器（PWM回路設計)是無法代用,前者 CCFL高壓燈管電流大,後者燈管電流小(前發表於技術討論今再補充說明）.(好資料轉載)
|
【TOP↑】
CC.電容器的檢測方法: | ．【液晶電視技術資料】． 1、用萬用表電阻檔檢查電解電容器的好壞 電解電容器的兩根引線有正、負之分，在檢查它的好壞時， 對耐壓較低的電解電容器(6V或 l0V)，電阻檔應放在R×100或 R×1Ｋ檔，把紅表筆接電容器的負端，黑表筆接正端，這時萬用表指針將擺動，然後恢復到零位或零位附近。這樣的電解電容器是好的。電解電容器的容量越大，充電時間越長，指針擺動得也越慢。 2、用萬用表判斷電解電容器的正、負引線 一些耐壓較低的電解電容器，如果正、負引線標誌不清時， 可根據它的正接時漏電電流小(電阻值大)，反接時漏電電流大的特性來判斷。具體方法是：用紅、黑表筆接觸電容器的兩引線，記住漏電電流(電阻值)的大小 (指針回擺並停下時所指示的阻值)，然後把此電容器的正、負引線短接一下，將紅、黑表筆對調後再測漏電電流。以漏電流小的示值為標準進行判斷，與黑表筆接觸的那根引線是電解電容器的正端。這種方法對本身漏電流小的電解電容器，則比較難於區別其的極性。 3、用萬用表檢查可變電容器 可變電容有一組定片和一組動片。用萬用表電阻檔可檢查它動、定片之間有否碰片，用紅、黑表筆分別接動片和定片，旋轉軸柄，電錶指標不動，說明動、定片之間無短路(碰片)處；若指標擺動，說明電容器有短路的地方。 4、用萬用表電阻檔粗略鑒別5000PF以上容量電容的好壞 用萬用表電阻檔可大致鑒別5000PF以上電容器的好壞(5000PF以下者只能判斷電容器內部是否被擊穿)。檢查時把電阻檔量程放在量程高檔值，兩表筆分別與電容器兩端接觸，這時指針快速的擺動一下然後復原，反向連接，擺動的幅度比第一次更大，而後又復原。這樣的電容器是好的。 電容器的容量越大，測量時電錶指針擺動越大，指 針復原的時間也較長，我們可以根據電錶指標擺動的大小來比較兩個電容器容量的大小。 二、電容器的檢測方法與經驗 1杄固定電容器的檢測 A杄檢測10pF以下的小電容 因10pF以下的固定電容器容量太小，用萬用表進行測量，只能定性的檢查其是否有漏電，內部短路或擊穿現象。測量時，可選用萬用表R×10k擋，用兩表筆分別任意接電容的兩個引腳，阻值應為無窮大。若測出阻值(指標向右擺動)為零，則說明電容漏電損壞或內部擊穿。 B杄檢測10PF∼0杄01μF固定電容器是否有充電現象，進而判斷其好壞。萬用表選用R×1k擋。兩隻三極管的β值均為100以上，且穿透電流要小。可選用3DG6等型號矽三極管組成複合管。萬用表的紅和黑表筆分別與複合管的發射極e和集電極c相接。由於複合三極管的放大作用，把被測電容的充放電過程予以放大，使萬用表指標擺幅度加大，從而便於觀察。應注意的是：在測試操作時，特別是在測較小容量的電容時，要反復調換被測電容引腳接觸A、B兩點，才能明顯地看到萬用表指針的擺動。C杄對於0杄01μF以上的固定電容，可用萬用表的R×10k擋直接測試電容器有無充電過程以及有無內部短路或漏電，並可根據指標向右擺動的幅度大小估計出電容器的容量。 2杄電解電容器的檢測 A杄因為電解電容的容量較一般固定電容大得多，所以，測量時，應針對不同容量選用合適的量程。根據經驗，一般情況下，1∼47μF間的電容，可用R×1k擋測量，大於47μF的電容可用R×100擋測量。 B杄將萬用表紅表筆接負極，黑表筆接正極，在剛接觸的瞬間，萬用表指針即向右偏轉較大偏度(對於同一電阻擋，容量越大，擺幅越大)，接著逐漸向左回轉，直到停在某一位置。此時的阻值便是電解電容的正向漏電阻，此值略大於反向漏電阻。實際使用經驗表明，電解電容的漏電阻一般應在幾百kΩ以上，否則，將不能正常工作。在測試中，若正向、反向均無充電的現象，即錶針不動，則說明容量消失或內部斷路；如果所測阻值很小或為零，說明電容漏電大或已擊穿損壞，不能再使用。 C杄對於正、負極標誌不明的電解電容器，可利用上述測量漏電阻的方法加以判別。即先任意測一下漏電阻，記住其大小，然後交換表筆再測出一個阻值。兩次測量中阻值大的那一次便是正向接法，即黑表筆接的是正極，紅表筆接的是負極。 D杄使用萬用表電阻擋，採用給電解電容進行正、反向充電的方法，根據指標向右擺動幅度的大小，可估測出電解電容的容量。 3杄可變電容器的檢測 A杄用手輕輕旋動轉軸，應感覺十分平滑，不應感覺有時松時緊甚至有卡滯現象。將載軸向前、後、上、下、左、右等各個方向推動時，轉軸不應有鬆動的現象。 B杄用一隻手旋動轉軸，另一隻手輕摸動片組的外緣，不應感覺有任何松脫現象。轉軸與動片之間接觸不良的可變電容器，是不能再繼續使用的。 C杄將萬用表置於R×10k擋，一隻手將兩個表筆分別接可變電容器的動片和定片的引出端，另一隻手將轉軸緩緩旋動幾個來回，萬用表指針都應在無窮大位置不動。在旋動轉軸的過程中，如果指標有時指向零，說明動片和定片之間存在短路點；如果碰到某一角度，萬用表讀數不為無窮大而是出現一定阻值，說明可變電容器動片與定片之間存在漏電現象。
|
【TOP↑】
【TOP↑】
D.DVI有18針和24針說明：(單通道及雙通道) |

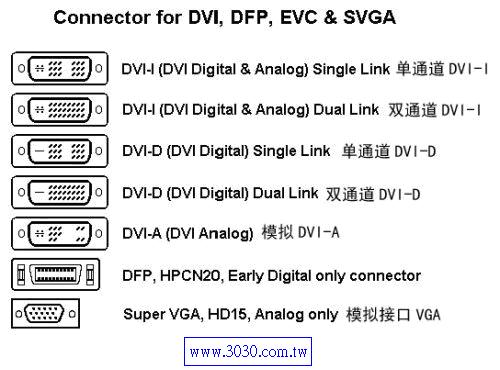

DVI也分爲幾種規格，其中DVI-A其實就是VGA接口标準，隻是換湯不換藥而已，目前的DVI接口主要是DVI-D和DVI-I兩種，而這兩種規格中，又再分爲“雙通道”和“單通道”兩種類型，我們平時見到的都是單通道版的，雙通道版的成本很高，因此只有部分專業設備才具備。 常見的DVI接口中，DVI-D接口隻能接收數字信号，接口上只有3排8列共24個針腳，其中右上角的一個針腳爲空。不兼容模拟信号。 DVI-I接口可同時兼容模拟和數字信号。兼容模拟幸好并不意味着模拟信号的接口D-Sub接口可以連接在DVI-I接口上，而是必須通過一個轉換接頭才能使用，一般采用這種接口的顯卡都會帶有相關的轉換接頭。 18針和24針DVI的區别： 在買液晶顯示器的時候，我們可能會發現，DVI有18針和24針兩種，有人說18針DVI是簡化版，比24針的性能差很多，而也有的人說24針DVI就是多了一些地線二者根本沒有區别。究竟事實是怎樣? 之前我們已經跟大家提到過，在DVI的不同規格中，又分爲“雙通道”和“單通道”兩種類型，其實這18針、24針就是這兩種類型的差别。18針的DVI屬于單通道，而24針屬于雙通道，也就是說，18針的DVI傳輸速率只有24針的一半，爲165MHz。在畫面顯示上，單通道的DVI支持的分辨率和雙通道的完全一樣，但刷新率卻只有雙通道的一半左右，會造成顯示質量的下降。一般來講，單通道的DVI接口，最大的刷新率只能支持到1920*1080*60hz或1600*1200*60hz，即現有23寸寬屏顯示器和20寸普通比例顯示器的正常顯示，再高的話就會造成顯示效果的下降。 那18針DVI接口的液晶顯示器是不是不能買呢?答案當然是否定的，目前我們使用的顯示器尺寸大多在20英寸以下，準確的說並不能算是大屏液晶顯示器，這些顯示器的標準分辨率都在18針DVI的能力範圍之内，除非是購買23英寸以上的大屏液晶顯示器，否則對18針還是24針這樣的煩惱完全沒必要太過在意。
|
【TOP↑】
F.FSP-電源板規格 | Modell Output 1 Output 2 Output 3 Output 4 Output 5 Leistung Abmessungen FSP130-3F01 24V 4A 12V 1,6A 5V 3A 130Watt 180x110x30mm FSP145-5M01 24V 3A 24V 1A 12V 2A 5V 4A 5VsB 2A 145Watt 170x110x28mm FSP180-3M02A 24V 5A 12V 5A 5v 1A 180Watt 180x130x30mm FSP190-4F02 24V 5,5A 12V 3A 5V 3,5A 5VsB 1A 190Watt 221x125x31mm FSP194-3f01 24V 5,5A 16V 3,5A 5VsB 1,2A 194Watt 180x130x30mm FSP196-3M01 24V 5,5A 12V 3,5A 5V 4,5A 196Watt 260x165x40mm FSP197-4M01 24V 5A 12V 3,5A 5V 7A 5Vsb 1A 197Watt 220x155x35mm FSP199-4M01 24V 4,5A 12V 4,5A 5V 4A 5VsB 1a 199Watt 180x130x32mm FSP204-2F02 24V 6A 12V 5A 204Watt 180x130x27mm FSP212-3F02 24V 6A 12V 4A 5VsB 4A 212Watt 180x130x32mm FSP217-4F01 24V 5A 12V 4,5A 5v 1,5A 5V 7A 217Watt 180x115x31mm FSP225-4F01 24V 6A 12V 6A 5V 5A 5VsB 1,5A 225Watt 210x130x32mm FSP225-6M01 24V 5A 24V 1,3A 18V 1,3A 12V 1,7A 5V 3A 225Watt 230x110x29mm FSP228-3F01 24V 6A 12V 6A 5V 4A 228Watt 130x180x31mm FSP253-5M02 24V 7,2A 12V 1A 15V 3,44A 5V 1,5A 5VsB 2A 253Watt 260x165x40mm FSP270-4M02 24V 8A 12V 4A 5V 4,5A 5VsB 1,5A 270Watt 240x140x35mm FSP323-4M01 24V 10A 12V 4A 5V 6A 5VsB 1A 323Watt 220x155x35mm FSP273-4F01 24V 8A 12V 4A 5V 5A 5VsB 1,5A 273Watt 240x140x35mm FSP312-2M01 24V 11A 12V 4A 312Watt 240x155x35mm FSP288-3F01 24V 8A 18V 4,5A 12V 5A 5VsB 399Watt 260x190x35mm FSP399-4M01 24V 12A 24V 2A 12V 5A 5VsB 0,5A 399Watt 260x190x35mm FSP368-4M02 24V 12A 12V 5A 5V 3A 5VsB 1A 368Watt 300x180x35mm FSP417-3M01 24V 11,7A 18V 7,2A 5V 1,5A 417Watt 240x220x30mm FSP475-4M01 24V 13,5A 24V 2,5A 12V 3,5A 5VsB 5A 475Watt 330x205x40mm
|
【TOP↑】
FD.國際.42PM50T的自我故障的判斷. | 自動關機,指示燈閃爍次數,可能故障電路板: 閃燈數/ 故障相關電路=> 可能故障電路板 閃1次/ IC communication NG => D板 閃2次/ 12V down SOS => P板,D板 閃3次/ 3.3V down SOS => D板 閃4次/ POWER SOS (Vsus,5V down) => P板 閃5次/ P5V SOS => D板,P板,C板,SC板,SS板,螢幕 閃6次/ SCAN Drive SOS => SC板,SS板,D板,P板 閃7次/ SC Floating Volt => SC板,SU板,SD板,D板,P板 閃8次/ 閃9次/ 閃10次/ 閃12次/
|
