99.液晶螢幕背光不亮.是否高壓板壞了? | 您可以先檢查一下AD Board 是否有送電 ( 12V )給 INVERTER，控制訊號是否正確(含 ON/OFF AND Brightness )，如果都正確，就可以確定是 INVERTER 故障了；另外INVERTER 或 LAMP 的故障判斷，因 INVERTER 屬高壓，近AC千伏要小心檢查，因為 INVERTER 有保護電路，只要其中一根 LAMP 短路或斷路，整支 INVERTER 就會呈現保護狀態，沒有輸出， LAMP的好壞基本上用電表示量不出來，因為它是屬於激光發亮，您只要確定 INVERTER 有輸出，還是不亮那就是 LAMP 故障，這是一些基本分析，反覆操作你就知道哪裡壞了，小心不要被電到
|
【TOP↑】
99.液晶電視(U型)燈管 | ．【液晶電視技術資料】．
|
【TOP↑】
99.自製-DVI轉VGA線 |

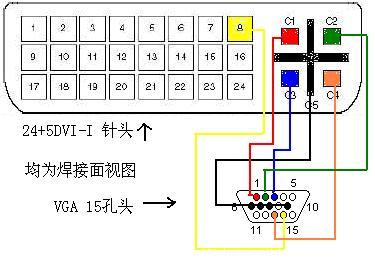

．【液晶電視技術資料】． 自製-DVI轉VGA線
|
【TOP↑】
99.液晶亮/壞點産生的原因及其預防: | ．【液晶電視技術資料】． 1、廠商的原因： 亮/壞點也被稱爲液晶顯示屏亮斑，是一種液晶屏的一種物理損傷，主要是由于亮斑部位的屏幕内部反射闆受到外力壓迫或者受熱産生輕微變形所緻。 液晶屏上的每個像素都有紅、綠、藍三種原色，它們共同組合使得像素産生出各種顔色。以15英寸的液晶顯示器爲例，其液晶屏面積304.1mm*228.1mm，分辨率爲1024*768，每個液晶像素由RGB三原色單元組成。液晶像素就是把液晶倒入固定的模具下形成的液晶盒，這樣的液晶盒在15英寸的液晶顯示器上的數量是1024*768*3＝235萬個！一個液晶盒的大小又是多少呢？我們可以簡單的計算：高＝0.297mm,寬＝0.297/3＝0.099mm！也就是說，要在304.1mm*228.1mm 的面積下密密麻麻的排列着235萬個面積僅爲0.297mm*0.099mm 大小的液晶盒，而且在液晶盒背後還集成一個單獨驅動該液晶盒的驅動管。顯然，這種生産工藝對生産線要求是非常高的，以目前的技術和工藝，還不能保證每批生産出來的液晶屏沒有亮/壞點，生産廠商一般避開亮/壞點來分割液晶闆，把沒有亮/壞點或者極少亮/壞點的液晶屏高價供給有實力的生産廠商，而那些亮/壞點比較多的液晶屏則一般低價供給小廠商生産廉價的液晶顯示器。 從技術上講，亮/壞點是液晶顯示闆上不可修複的像素，是在生産過程中産生的。液晶顯示闆由固定的液晶像素組成，在大小爲0.099mm的液晶像素後面有三個晶體管，對應着紅、綠、藍濾光片，其中任何一個晶體管出現毛病即短路都會使這個像素成爲一個亮/壞點。而且，在每個液晶像素背後還集成一個單獨驅動它的微型驅動管。假如紅綠藍三原色中有一種或者更多産生故障，則該像素就不能正常的改變顔色而會變成一個固定顔色的點，在某些背景色下就會明顯的看得出來，這就是LCD的亮/壞點。亮/壞點是液晶屏幕在生産和使用中不可100％避免的一種物理性損傷，大部分情況下它産生于屏幕制造時，在使用中受到撞擊或者自然損耗也可能導緻出現亮/壞點。隻要組成單個像素的三原色中一個或者多個受到損壞，亮/壞點就會産生，而生産和使用都是可能造成損壞的。 大家知道，按照國際慣例，液晶顯示器有3個以下的亮/壞點是在被允許的範圍之内，然而消費者不可能願意在購買液晶時去買一台有亮/壞點的顯示器，所以一般有亮/壞點的液晶廠家很難賣掉。面對由于生産工藝的原因出現了3個以上甚至更多的亮/壞點的面闆廠商們是怎麽處理的呢？爲了獲取利益，一些廠商不會廢掉這些液晶屏，多數情況下是将這些面闆使用一種專業設備對壞亮/壞點進行處理，使之從表面上達到肉眼觀看無壞亮/壞點的效果。還有少數廠商連處理都不做，直接将這些面闆投入産線進行生産，從而達到降低成本的目的。這類産品确實在價格上面很有優勢，但是使用不久就會産生亮/壞點。目前市面上很多低廉的液晶顯示器就是這樣炮制出來的，所以你在選購液晶顯示器的時候不要一時貪圖便宜，去購買一些不知名的品牌。慶幸買到了一款價格低廉無亮點的顯示器。因爲過不了多久，你不願意看到的事情也許會最終發生。 2、使用過程中的原因 有的液晶出現亮/壞點有可能是在使用過程中造成的，簡單地向你說說平時使用時的一些注意事項： （1）不要同時安裝多個系統；安裝多個系統後在切換過程中就會對液晶屏造成一定程度上的損壞。 （2）保持電壓功率正常， （3）不要随時亂動液晶按鍵。 上述三點都會直接或間接影響到“液晶盒”分子正常運作，從而有可能造成亮/壞點的産生。消費者在使用過程中出現亮/壞點，其實通過工程師的檢測就知道是什麽原因造成的了，我想廠商隻要不去昧着良心去坑害消費者，即使出現亮/壞點消費者都是可以理解的。
|
【TOP↑】
99.液晶電視選購4大陷阱: | ．【液晶電視技術資料】． 家裏準備買液晶電視!怕上當受騙,找來此文,大家都看看,也許用的到! 現在歷來是商家“搶錢”的時機，此時走進各大家電賣場，迎面砸過來的是各品牌液晶電視的宣傳DM和導購員的熱情推介，在這過程中，電視尺寸、對比度、反應時間等等一堆概念都成了品牌間PK的主題，盡管消費者在走進賣場拚殺前做了功課，瞭解了這 些術語和數字代表的含義，但是這還不能讓人放心出手。據某家電賣場彩電主管人員表示，在標示電視某項指標水準的數字上，部分產品存在“縮水”或者混亂的現象，如尺寸標稱和實際不符、偷換概念等。所以，在選購時不能依賴于商家打出的宣傳口號、迷信數字，一些選購過程中或會出現的陷阱不得不防。 選購液晶電視的陷阱不可不防 大的可視角意味著可觀看電視的範圍更寬廣，可視角度自然越大越好。現在主流產品幾乎都能達到170度，以滿足日常使用的需要。一些商家為了顯示自己技術實力，往往將可視角度標得高一些。購買時應當加以注意，不能只看標注，要相信眼睛的感覺。 陷阱1虛標可視角度 大的可視角意味著可觀看電視的範圍更寬廣，可視角度自然越大越好。現在主流產品幾乎都能達到170度，以滿足日常使用的需要。一些商家為了顯示自己技術實力，往往將可視角度標得高一些。購買時應當加以注意，不能只看標注，要相信眼睛的感覺。 陷阱2解析度“摻水” 消費者看電視對畫質要求基本上就是清晰的畫面、豐富的色彩。因此，螢幕的解析度是選購的重要參數。目前液晶電視的解析度主要有800×600、1024×768、1280×768、1366×768、1920×1080幾種。專家介紹，目前液晶電視至少要1024×768的產品才能夠滿足高清視頻的最低要求。專家提醒消費者不能被高解析度口號迷惑，要問清其標稱含意。 陷阱3誇大尺寸 電視機的螢幕尺寸是指螢幕對角線的長度，單位通常是英寸，液晶電視尺寸從15英寸到40多英寸，有幾十種可供選擇。相同品牌電視有的只相差一二英寸，肉眼不易分辨，價格卻動輒差上千元，所以也有不少商家在這上面做文章。液晶電視螢幕的尺寸是嚴格的產品說明書所標注的尺寸，因為液晶螢幕不存在被邊框遮蓋住的現象。市場銷售的個別產品存在尺寸不實的現象主要為比標注的標準尺寸少1英寸左右。導購人員往往以產品型號向消費者說明產品的尺寸，但專家提醒，由於上遊面板供應尺寸不一，同一型號產品也可能採用不同批次的面板，也有可能採用了不規範範面板，造成尺寸不符。所以購買時不能只看說明，不妨實際用皮尺測量一下，再根據1英寸=2.54釐米進行換算，螢幕大小存在問題的液晶電視最好不要購買。 陷阱4虛報響應時間 一般來說，響應速度越快，“拖尾”現象也就越不明顯，專家表示，就目前的產品情況來看，完全去除拖尾還不現實。液晶電視反應時間全程16ms以下就能夠滿足視覺要求。目前，部分液晶電視的響應時間可以達到全程8毫秒。但有些廠家把“全程16毫秒”標注為“單程8毫秒”，或者去掉單程，直接寫8毫秒，以此迷惑消費者。 所以消費者不能單純相信廣告。另外賣場現場播放的片子以和緩的片子為主，效果明顯要好於動作片。所以消費者不僅要現場觀看比較，最好自己帶上畫面動作快的DVD碟去測試。
|
【TOP↑】
99.如何製作簡易的S-video 轉AV端子的轉換線: |

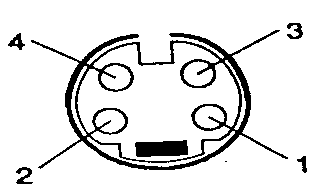

．【液晶電視技術資料】． 利用這條簡易的轉換線，可以將S端子的Y/C分離訊號轉換為我們一般常見的AV輸出，也就是RCA輸出端子。這條轉換線對於家裡的視聽器材只有S輸出輸出卻沒有對應的S輸入時，特別管用。這個小電路，可以適用於PAL系統與NTSC系統。 Y-接地--------------------+ +---------- RCA/composite ground（RCA接地端） C-接地--------------------+ Y-訊號--------------------+ +--------- RCA/composite video（RCA訊號端） C-訊號-------||-----------+ 470pF 實際的電路如上圖，非常的簡單，只要加入一個470PF的電容即可，而電容的材質，可以選擇便宜的陶片。如果使用較大的電容數值也可以，不過這會使得影像看起來比較柔和而不銳利，因此倒也是一種調整畫質的小偏方。這個電容的耐壓應該在10V以上。 雖然就實際的工作原理來看，這個電路並不理想，但實際的工作情況還不錯。這是因為整體的阻抗匹配與訊號電壓高低並不是完美的匹配所致，但也還在可以接受的範圍內。就畫面品質而言，這條轉換線的表現不差，不過跟一些使用複雜電路的專業轉換器相比，還是略略遜色。 下面是S端子的接腳圖，可供讀者製作時參考（本圖是以座落在視聽裝備上的S端子母座為例: 1 Y 接地 2 C 接地 3 Y (luminance+sync)訊號 4 C (crominance訊號 為什麼我的PC顯示卡具有一個7腳的S端子，而不是上圖的五隻腳？ 上圖的四腳S端子是目前的標準規格，至於在PC上的七腳端子，則並非標準的規格，因此那七隻腳的定義，就有可能隨廠商的不同而有差異，除非詢問製造商或查閱相關的技術資料，不然很難掌握每個接腳的意義為何。（由於許多特殊的因素，PC產業似乎很喜歡自創標準，刻意與現行的作法不同，因此，造成一般人對於規格的誤解。） 一般來說，雖然PC上的顯示卡使用七腳端子來取代S端子，不過，其中的四隻腳其實跟一般標準的S端子是完全相容的。至於多出來的三隻腳，則可能具有其他功用，或傳輸其他訊號（一般來說，這多出來的接腳可以傳輸一些控制訊號或AV端子的複合訊號，但各種品牌的作法都不相同，我們在實際製作上面這個電路時，也不必理會這三個腳，就可以正常工作了）
|
【TOP↑】
99.液晶電視知多少? | ．【液晶電視技術資料】． LCD-液晶電視知多少: 優點：省電、壽命長。 缺點：反應時間慢、有殘影、黑階不純、色彩飽和度差、大尺寸售價偏貴。 液晶技術原理：液晶投影顯示器 ( Liquid Crystal Display, LCD) LCD是靠後方一組日光燈管發光，然後經由一組菱鏡片與背光模組，將光源均勻地傳送到前方，依照所接收的影像訊號，液晶畫素玻璃層內的液晶分子會作相對應的排列，決定哪些光線是需偏折或阻隔的。 PDP-等離子知多少: 優點：畫質佳、無可視角度問題。 缺點：有烙印現象、畫質隨時間遞減、散熱環境需良好、使用壽命較短、耗電。 等離子技術原理：等離子顯示器 ( Plasma Display Panel) PDP的發光原理是在真空玻璃管中注入惰性氣體或水銀氣體，利用加電壓方式，使氣體產生等離子效應，放出紫外線，個別激發RGB三種不同的螢光體，產生不同三原色的可見光，並利用激發時間的長短來產生不同的亮度。 等離子原理圖 背投影電視知多少: 優點：成本低、耗電少、零輻射。 缺點：體積大占空間、可視角度窄，須定期更換燈泡。 背投影技術原理 把投影機放在盒子裏，利用反射原理將影像放大投影到電視螢幕上，因投射需距離，故背投影電視有一定厚度。背投影技術從以往 CRT三槍背投影，演進到目前LCD、LCOS、DLP三種數位投影方式。 DLP( Digital Light Processing)為數位光源處理器，採用曲光濾鏡系統投影原理；LCOS( Liquid Crystal On Silicon)則為矽液晶顯示面板，採用半導體制程，在矽晶片上直接加上液晶的技術；LCD則為高溫多晶矽的制程技術。 背投影電視原理圖
|
【TOP↑】
99.液晶&電漿顯示原理: | ．【液晶電視技術資料】． 我們先簡單瞭解一下它們的顯示原理。電漿電視與液晶電視，都屬於平面顯示器（flat display panel，FDP）。電漿電視所說的電漿，其實已經在我們的生活周邊出現，例如日光燈管，其原理簡單的說，就是日光燈管中的電子與水銀蒸氣因為兩端的燈絲加熱而產生碰撞，進而發出紫外線，最後被燈管壁的螢光粉物吸收產生光，而不同顏色的螢光粉，所產出的日光燈顏色也就不同。 而電漿電視面板（Plasma Display Panel，PDP）的原理則是類似日光燈的發光原理，電漿顯示面板上有很多發光細胞（cell），類似小小的日光燈，每個發光細胞前後都有透明電極，當電極通電後，格中特殊氣體就會因為化學原理發出紫外線，而被發光細胞壁上的螢光物質吸收，進而產所需的光。電漿電視最小的單位是畫素，而每個畫素都有三個RGB（紅綠藍）顏色，也就是每個畫素有三個發光細胞，分別負責一個顏色。 至於液晶電視，則是使用與一般電腦的液晶顯示器（Liquid Crystal Display，LCD）相同的面板技術，只是在亮度、對比與反應時間卻要比電腦使用的液晶螢幕要求要高，以目前的液晶電視來說，亮度500nits（每平方公尺的燭光亮度，或cd／m^2單位）、500：1的規格是主流。液晶的顯示技術，是透過兩片具有不同電極的導電玻璃，中間夾著「液晶」（液晶具備液體與固態晶體的特性），當加入電壓時，會將液晶產生物理變化反應，這樣的變化會造成光折射，結果會影響光線透射或遮蔽，也就是說，是否可以讓面板後方的背光燈管所發出的光透射，若完全遮蔽則產生黑色，若完全透射則產生白色，當然其中還會產生不同亮度程度的變化，當然，若要造成彩色的畫面，則是加入了彩色濾光片，如此就可以透過RGB三色搭配來達成所需的顏色。而液晶面板的最小單位也是畫素，每個畫素也是有RGB三個顏色。 ◎大尺寸為電漿，小尺寸為液晶 當然，兩者的顯示原理不同，各自有各自的長處。電漿與液晶螢幕因為技術瓶頸與價格因素，電漿以發展較大尺寸的機種為主，即從30吋到60吋以上，而液晶電視則是只能做到最大約40吋左右、最小15吋，然而電漿30吋的市場與液晶電視相重疊，在價格較為弱勢，所以30吋的市場幾乎都是液晶螢幕的天下，而電漿就是以42吋以上開始發展較多。 ◎電漿電視容易色彩衰減？ 至於使用壽命方面，根據各家廠商所公布的使用壽命來比較，液晶電視較電漿電視有較長的使用壽命，若就客觀來說，不管電漿與液晶電視都屬於新興的產品，沒有廠商很敢保證真正的使用壽命長短。 而以發光原理來說，電漿電視因為使用螢光體發光，發光細胞亮度比液晶電視有較快衰退的現象，且電漿電視在保養上會比液晶電視還要多費一些心思。例如，電漿電視在使用數年後，白色影像會產生黃化的現象（依照使用情況不同，也可能紅化或綠化，即色溫不準確、色彩衰退），影響畫面品質，但是可以透過原廠調整修正。 另外，殘影現象(Burn-in)也是電漿電視的缺點，若長時間顯示一個靜止畫面，當關掉電視後，畫面會有該靜止畫面的殘影，若情況嚴重，則會永遠無法消除，但是現在廠商已經有保護的功能，降低殘影問題。另外，則是一般電視節目右上角都會有電視台的標誌，因為它是固定的，不會隨者節目影像移動，所以若很長時間或習慣觀看同一個電視節目，右上角會有跟上述一樣的殘影問題，這些都會影響電漿電視的正常使用壽命，但是這些缺點也會因為使用習慣改變、未來技術的進步，而有逐漸消失的可能。 另外，電漿電視比較容易發熱，需要使用內建風扇散熱，加上顯示原理需要高的用電需求，所以會有耗電量高等缺點。而在優點方面，電漿電視具備有高畫質、高亮度、較鮮豔的色彩、高可視角度、顯影反應時間快等優點，且還有之前提過的可以製造大尺寸，所以較受到需大尺寸作商業用途的企業、影音視聽設備的玩家，以及高所得、房屋坪數大的家庭使用者所青睞。 ◎液晶電視壽命靠燈管？ 和電漿電視比較起來，液晶電視沒有殘影（Burn-in）或色彩衰退等缺點，會影響壽命的主要是背光燈管，但是若燈管壽終正寢，也只要更換燈管即可恢復正常。但是液晶電視比電漿電視，有著反應時間、亮度、畫面亮度均勻度、可視角度等問題，但是在技術的提升，這些問題的影響力也會逐漸減少。
|
【TOP↑】
99.【液晶電視】【電漿電視】《二者的比較》 | 【液晶電視】 是一種以旋轉分子的結構，利用旋轉角度之不同，產生不同的色彩 所以需要一背光板，如同三菱鏡的原理，不是由自己發光！ 如果從旁邊的角度看的話，色彩會跑掉，所以當然去按也會！ 【電漿電視】 每一個點就如同一日光燈管，發光原理與燈管相近 差別在有塗上漿料，使它發光，由自己發光！電漿是聽說沒有輻射 而且從各個角度看都ok哦！ 因為電漿對眼睛比較好-所以比較貴! 《二者的比較》 【耗電量液晶電視勝出】 電漿電視的耗電量要比液晶電視還大,一般來說相近尺寸的機種相比,液晶電視大約只有電漿電視的40%的耗電量,同時也讓液晶電視比電漿電視散發出較低的 【熱量體積與重量液晶電視勝出】 液晶電視可以做得比同尺寸的電漿電視更輕,更薄,而且差距還蠻大的,液晶電視比電漿電視的厚度大約是縮減了40%,重量則是大約縮減了25%,更適合於裝潢空間的掛壁使用. 【使用壽命為液晶電視勝出】 目前電漿電視受限於螢光體的材料,使用壽命大約是20000-30000小時，[屆時畫面亮度會衰減約剩一半],而液晶面板本身壽命大約是50000-60000小時，因此挑剔的用家只要每20000小時左右更換一次液晶電視的背光模組,又可以繼續使用,電漿電視則是使用約20000-30000小時[每天平均觀看8個小時,大約是7-10年之後],就必須汰舊換新了. 【畫質表現為電漿電視勝出】 就畫質而言,設計製作品質良好的液晶電視與液晶電視不見得有很大的差別,但先天性能上液晶電視有兩項缺陷.其一是液晶電視畫面很難做到全黑[因為液晶面板不能完全遮蔽背光],其二是必須靠旋轉液晶分子角度來改變畫面明暗度的液晶電視,在反應速度上遠遠不及放電發光的電漿電視,因此在呈現快速移動影像時,液晶多少有殘影現象出現. 《如何選購液晶電視或電漿電視》 當您已經決定好要買液晶或電漿電視機之後 那您又該如何去選擇讓自己能夠滿意的品牌？ 提供一些簡單的方法給您作參考 不管是電漿電視或是液晶電視機 只要注意看人物皮膚上的膚色是否很接近自然的原色 還有在黑色上的表現如何 比如人的頭髮是一叢或是絲絲分明 有些產品甚至在色彩方面表現飽得過火，也就是太濃了，想調淡一點卻又太淡
|
【TOP↑】
99.顯示螢幕用的「LCD」和「LED」差別在哪裡? | LCD就是我們所熟知的"液晶螢幕"，目前台灣面板業當紅的就是TFT LCD，也就是薄膜電晶體液晶顯示器，是利用電場改變液晶的排列方向來驅動螢幕，同時由於液晶本身不發光，所以LCD需要背光模組。相較之下，LED(發光二極體)就簡單的多，LED螢幕是在ITO導電玻璃上塗佈具有電子層和電洞層的有機材料，外加一個電壓後電子層的電子和電洞層的電洞相互結合便會發出可見光，這就是LED顯示器的基本原理。由於LED發光二極體本身有自發光性，所以無需背光模組，不但較為省電，而且厚度可以比LCD減少許多，又由於LCD因為液晶排列方向的問題，有視角上的限制，但LED並無視角限制，因此陸續有許多廠商開始投入LED螢幕的研發和量產，錸德旗下的錸寶科技是全球第一家投入OLED(有機發光二極體)面板量產的製造商，而友達，彩晶，群創...等面板廠也陸續加入了OLED的戰局，想必未來OLED螢幕可能會在市場上逐漸取代LCD面板霸主的地位。
|
【TOP↑】
99. 液晶電視 (共振) 干擾的問題 | 會發生這狀況的原因, 多數是連接線隔離接地沒有做好或端口接觸不良, 被從其他元件散出的雜訊而干擾影響到週邊, 畫面就會出現小雜訊的情形. "共振" 的干擾源來自於電源板與高壓板 (在液晶面板模組內)等需要頻率轉換或電壓轉換的迴路, 一般抑制的作法是在設計時在適當的位置加上BEAD 或 COIL 等, 並在訊號線上加上一層鋁箔紙或編織接地線來接地作隔離的動作, 達成降低干擾的目的. 液晶電視裡面貼有的黑色不織布膠布, 我們稱為"醋酸膠布", 這種膠布可以耐高溫, 使用期限長, 並可重覆使用, 所以被用來取代傳統的塑膠絕緣電工膠帶, 主要的目的只是為了方便內部線材的整理, 避免凌亂的線材會造成彼此間的干擾與通風散熱. 因為膠布本身不導電, 所以對於 "共振" 干擾的抑制效果等於 "零".
|
【TOP↑】
99. 液晶電視 (共振) 干擾的處理方法 | 1. 將訊號線接地的位置變更一下, 可能原本鎖螺絲接地的位置已經失去作用了. 2. 是加強一下訊號線的"隔離"作業, 可以在 LVDS 線中段貼上一張鋁箔貼紙, 達成隔離的目的. 3. 確實確認訊號線的端子沒有接觸不良的問題, 尤其是 LVDS 線. 4. 整理並小小改變一下線材的走法, 減低彼此間有產生干擾的機會. 5. 檢查板子上的電感元件 (BEAD或COIL) 是否有破損或冷焊, 如果有就得要更換. 不過基本上這機率很低, 真的干擾很嚴重的話才需要這動作. 6. 最後要注意電源板的接地是否真的有落實? 電路板上的與接地有關銅箔如果有氧化, 記得要清潔一下, 效果會變好喔~~ 這些步驟雖然麻煩一點, 但是根據經驗, 這是很有效的喔~~ 以上資料是線上先進業者提供.
|
